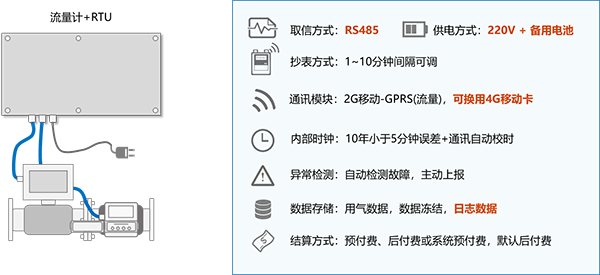

1.主要特點：

工業RTU物聯網遠傳產品通過RS485通訊方式采集流量計、壓力變送器等設備的運行數據（溫度、壓力、瞬時流量、累積量等），

并通過GPRS通訊方式將數據上傳至系統服務器，實現現場設備的實時監控，滿足燃?xì)夤居脷庹{(diào)度、安全監管等需求。


圖片2.png 圖片3.png

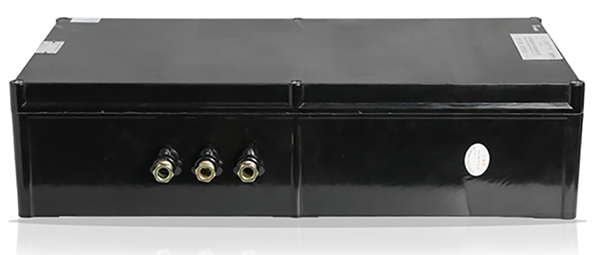

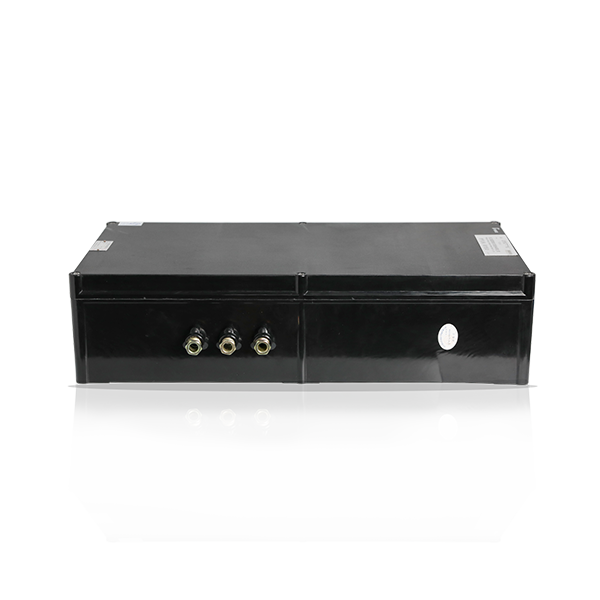

工業RTU智控版YCJK-IⅡ型搭配工業IC卡控制器使用

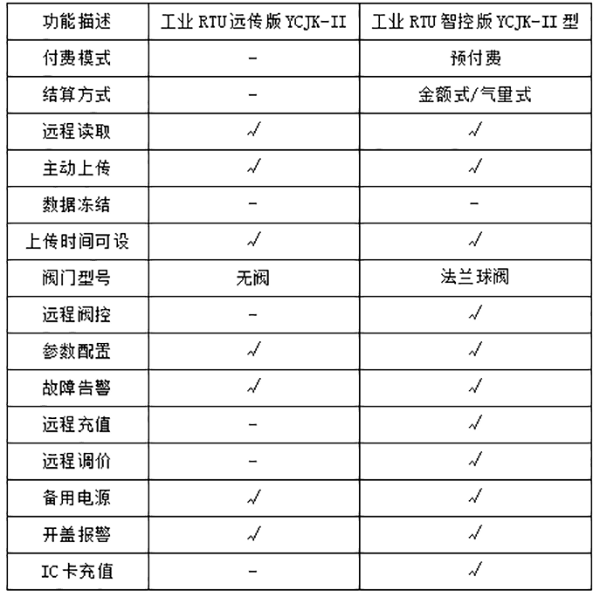

2.產品功能：


概述：

整個系統由RTU主機和上位系統兩部分組成

● RTU主機：用于連接流量計和IC卡控制器、并向上位上傳流量計和IC卡控制器的數據

●上位系統：用于實時監控流量計和IC卡控制器的狀態和數據、并控制RTU主機和IC卡控制器


系統工作簡述

RTU主機通過RS485總線與威星IC卡控制器、流量計進行通信，可定時(可設置)讀取IC卡控制器和流量計的數據(當前余額、氣量、閥門狀態、電量等)，

并通過GPRS網絡(4G)上傳到上位系統(服務器)。如果上傳失敗(網絡差)，數據會保存在存儲器內，

等到網絡恢復后、再繼續上傳數據，斷網期間依然會定時讀取數據并保存。

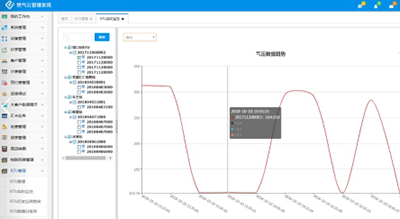

上位系統收到數據后，將IC卡控制器和流量計的數據(當前余額、氣量、閥門狀態、電量等)顯示在上位頁面、并提供歷史數據查詢功能、實現實時監控。

上位系統還可通過GPRS網絡設置RTU參數(IP、上告時間)、向RTU下發當前價格、進行充值、開關閥門等操作，實現實時控制。
